Cтальные днища PN-64/M-35411

Днища тонкостенные, стандарта PN-64/M-35411 —  польского национального стандарта, является стандартном международной спецификацией и имеют эллипсоидальный вид, т.е. вогнутую форму с изгибом.

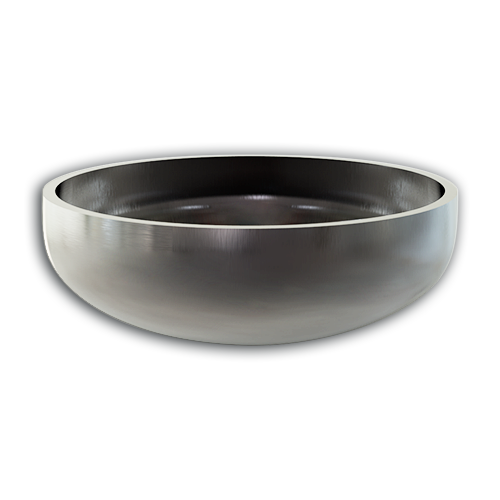

Стальное днище имеет эллипсоидальный вид с изгибом. Выполняется путем холодной штамповки. Диаметр размеров днищ 38-508 мм.

Уточнить цену

Категории: , Метки: , , ,

Стальные днища PN-64/M-35411 могут производится из различных типов стали под заказ.

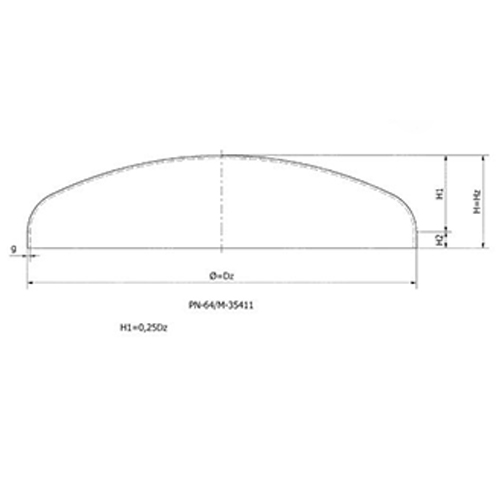

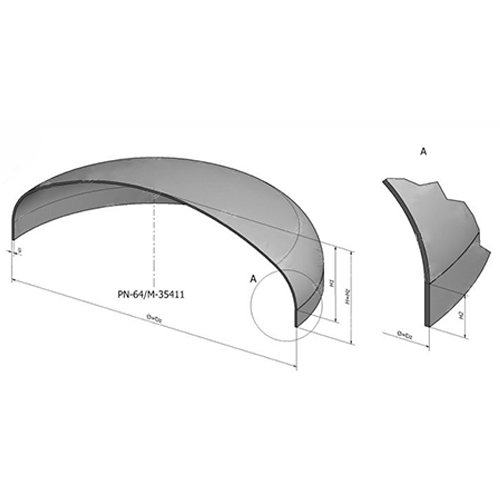

Параметры для рассчета размера стального днища:

Стандарт PN 64/M-35411
  • H₁=0,25 Dz
Dz [mm] g [mm] Hz [mm] Hc [mm] H [mm]
38 3 9,5 20 29,5
42,5 3 11 20 31
4 11 20 31
44,5 3 11 20 31
4 11 20 31
48 3 12 20 32
4 12 20 32
57 3 14 20 34
4 14 20 34
60 3 15 20 35
4 15 20 35
6 15 25 40
76 4 19 20 39
5 19 20 39
6 19 25 44
89 3 22 20 42
4 22 20 42
5 22 20 42
6 22 25 47
8 22 25 47
101,6 3 25 20 45
4 25 20 45
108 3 27 20 47
4 27 20 47
5 27 20 47
6 27 25 52
8 27 25 52
114 3 28 20 48
4 28 20 48
5 28 20 48
6 28 25 53
133 4 33 20 53
5 33 20 53
6 33 25 58
140 4 35 20 55
5 35 20 55
6 35 25 60
8 35 25 60
159 2 40 20 60
2,5 40 20 60
3 40 20 60
4 40 20 60
5 40 20 60
6 40 25 65
8 40 25 65
168 3 42 20 62
4 42 20 62
5 42 20 62
6 42 25 67
8 42 25 67
194 3 49 20 69
4 49 20 69
219 3 55 20 75
4 55 20 75
5 55 20 75
6 55 25 80
8 55 25 80
10 55 40 95
12 55 40 95
242 3 60,5 20 80,5
273 3 69 20 89
4 69 20 89
5 69 20 89
6 69 25 94
8 69 25 94
10 69 40 109
14 69 40 109
324 3 81 20 101
4 81 20 101
5 81 20 101
6 81 25 106
8 81 25 106
10 81 40 121
14 81 40 121
356 3 89 20 109
4 89 20 109
5 89 20 109
6 89 25 114
8 89 25 114
10 89 40 129
377 4 88 20 108
406 3 102 20 122
4 102 20 122
5 102 20 122
6 102 25 127
8 102 25 127
10 102 40 142
12 102 40 142
16 102 40 142
457 3 115 20 135
4 115 20 135
5 115 20 135
6 115 25 140
8 115 25 140
10 115 40 155
508 3 127 20 147
4 127 20 147
5 127 20 147
6 127 25 152
8 127 25 152
10 127 40 167
12 127 40 167
